분자 계산 실습

1. 주의사항

이 문서는 "처음 리눅스 터미널과 SIESTA를 함께 써 보는 사람"을 기준으로 설명한다.
명령어를 실행하기 전에 현재 위치를 한 번 확인하는 습관을 들이면 실수를 많이 줄일 수 있다.

$ pwd
$ ls

아래 예시는 대부분 input/ 폴더가 있는 계산 디렉토리에서 실행한다고 가정한다.
즉, ls를 했을 때 input/과 실행 스크립트가 보이는 위치에서 명령을 입력하면 된다.

1.1 `A. SIESTA 클러스터에서 설치` 방식으로 빌드한 경우

클러스터 튜토리얼에는 보통 slm_siesta_run 같은 제출 스크립트가 함께 들어 있다.

$ cd Tutorial/bin
$ ls
$ gedit slm_siesta_run

해당 스크립트에서 실제 siesta가 위치해 있는 위치 혹은 해당 bin에 있는 siesta 경로로 수정해준다.

...
RUNBIN="(siesta가 실제 있는 위치)"
...

계산 방법 예시:
계산 하고자 하는 디렉토리에 실행 스크립트를 복사한 뒤 job을 제출한다.

$ cp ../../bin/slm_siesta_run .
$ ls
$ qsub slm_siesta_run

이 문서의 예시는 대부분 qsub slm_siesta_run 기준으로 적혀 있다.
Edison 환경에서 진행한다면 같은 자리에서 python ../bin/run_siesta.py로 바꿔 실행하면 된다.

1.2 `B. SIESTA Edison에서 설치` 방식으로 빌드한 경우

튜토리얼 압축 파일을 풀면 bin/ 디렉토리에 실행 보조 스크립트가 들어 있다.

$ tar -zxvf Tutorial.tar.gz
$ cd Tutorial
$ ls
$ cd bin
$ ls

튜토리얼 버전에 따라 실행 스크립트 이름이 run_siesta.py 또는 siesta.py일 수 있다.
아래 문서에서는 편의상 run_siesta.py로 적지만, 실제 파일명이 다르면 그 이름을 그대로 사용하면 된다.

이 스크립트는 SIESTA 실행 명령을 간단히 만들어 주고, input/과 output/을 분리해 계산 결과를 정리하기 쉽게 해 준다.

계산 디렉토리로 이동한 뒤 실행한다.

$ ls
$ python ../bin/run_siesta.py

만약 bin/이 한 단계 위가 아니라 두 단계 위에 있다면 다음처럼 경로를 바꾼다.

$ python ../../bin/run_siesta.py

실행하면 사용할 코어(MPI rank) 개수를 묻고, 입력한 개수로 계산이 시작된다.

2. 분자 계산 개요 및 실습 목표

이 장에서는 SIESTA를 이용한 비주기계(분자) 계산의 기본 workflow를 연습한다.
중요한 것은 정답 파일을 그대로 따라 치는 것이 아니라, "초기 구조를 준비하고 계산한 뒤 결과를 확인하는 흐름"을 익히는 것이다.

실습 목표

\(CH_4\) 구조 최적화를 수행하고, basis 크기에 따라 에너지와 구조가 어떻게 달라지는지 확인한다.
\(H_2O\) 구조 최적화를 수행하고, 전자 밀도(charge density)를 저장해 결합 전자 분포를 살펴본다.
\(NH_3\) (과제) 앞의 두 예제를 바탕으로, 직접 구조를 수정하고 계산 항목을 선택해 보는 연습을 한다.

분자 계산의 기본 workflow

분자 구조 준비 (STRUCT.fdf)
계산 옵션 설정 (RUN.fdf, BASIS.fdf, KPT.fdf)
구조 최적화 실행 (CG step)
최적화 결과 구조 확인 (xyz, ANI, STRUCT_OUT 등)
후처리 계산 수행 (basis test, charge density 저장 등)
결과 비교 및 해석

이 장의 목표는 "정답 구조를 외우는 것"이 아니라, 초기 구조 → 최적화 → 결과 검증 → 추가 분석의 흐름을 익히는 것이다.

3. 공통 준비: 입력 파일 구성과 실행 방법

분자 계산(\(CH_4\) / \(H_2O\) / \(NH_3\))은 모두 비슷한 폴더 구조와 입력 파일 구성을 사용한다.
먼저 어떤 파일이 무엇을 하는지, 어디에서 실행해야 하는지부터 정리해 두면 이후 실습이 훨씬 수월하다.

3.1 입력 파일 구성 (공통)

SIESTA 계산에는 일반적으로 다음 파일들이 필요하다.

RUN.fdf: 계산 종류(SCF, 구조 최적화 등), 수렴 조건, 출력 옵션
STRUCT.fdf: 원자 좌표와 셀(cell) 정보
KPT.fdf: k-point 설정. 분자 계산에서는 보통 1x1x1을 사용
BASIS.fdf: basis 관련 설정 (PAO.BasisSize 등)
*.psf: 원자별 pseudopotential 파일 (예: C.psf, H.psf, O.psf, N.psf)

분자 계산이라도 STRUCT.fdf 안에는 충분히 큰 셀(box)을 넣어 주는 것이 중요하다. 셀이 너무 작으면 주기경계조건 때문에 옆 셀의 분자와 원하지 않는 상호작용이 생길 수 있다.

3.2 구조 파일 준비 (`STRUCT.fdf`)

분자 계산의 첫 단계는 초기 구조를 준비하는 것이다.
튜토리얼 폴더에 예제 구조가 들어 있더라도, 구조 파일을 직접 만들어 보는 과정을 한 번 익혀 두면 이후 다른 분자나 물질을 다룰 때 도움이 된다.

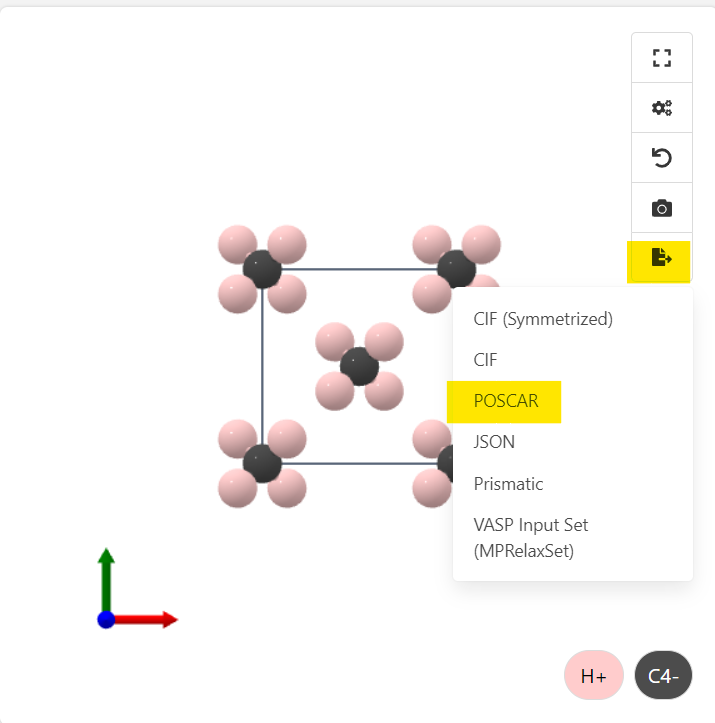

원하는 분자 구조는 Materials Project 같은 외부 데이터베이스에서 받아 fdf 형식으로 변환해 사용할 수 있다.

3.2.1 `POSCAR` 파일을 받은 경우

POSCAR가 이미 있다면 바로 STRUCT.fdf로 바꿀 수 있다.

$ ls
$ poscar2fdf.py CH4.poscar

스크립트가 bin/ 폴더 안에 있고 실행 권한이 없는 경우에는 python으로 실행해도 된다.

$ python ../bin/poscar2fdf.py CH4.poscar

실행이 끝나면 현재 디렉토리에 STRUCT.fdf 또는 이에 대응하는 변환 파일이 생성된다.
생성된 파일 이름은 ls로 바로 확인해 두는 것이 좋다.

3.2.2 `CIF` 파일을 받은 경우

CIF 파일만 있을 때는 먼저 POSCAR로 바꾼 뒤 다시 STRUCT.fdf로 변환한다.

$ vaspkit
1105
struct.cif
$ poscar2fdf.py POSCAR

여기서 1105는 vaspkit에서 구조 파일을 변환할 때 사용하는 메뉴 번호다.
정상적으로 끝나면 POSCAR가 생성되고, 이어서 STRUCT.fdf까지 만들 수 있다.

이 과정을 통해 \(CH_4\), \(H_2O\), \(NH_3\)의 초기 구조 파일을 준비할 수 있다.

3.2.3 예시 `STRUCT.fdf`

아래는 분자 계산에서 사용하는 기본적인 STRUCT.fdf 예시이다.

NumberOfAtoms    5
NumberOfSpecies  2

%block ChemicalSpeciesLabel
 1 6 C
 2 1 H
%endblock ChemicalSpeciesLabel

LatticeConstant 10.000000000 Ang

%block LatticeVectors
    1.000000000     0.000000000     0.000000000
    0.000000000     1.000000000     0.000000000
    0.000000000     0.000000000     1.000000000
%endblock LatticeVectors

AtomicCoordinatesFormat ScaledCartesian

%block AtomicCoordinatesAndAtomicSpecies
 0.4991728  0.4991728  0.4992459  1  1
 0.6028726  0.4747901  0.4680767  2  2
 0.4747901  0.6028726  0.4680767  2  3
 0.4908115  0.4908115  0.6096102  2  4
 0.4285072  0.4285072  0.4511578  2  5
%endblock AtomicCoordinatesAndAtomicSpecies

분자 계산에서는 보통 셀을 크게 잡고 분자를 셀 중앙 근처에 두는 방식으로 시작한다.

3.3 `*.psf` (pseudopotential) 준비

SIESTA는 원자별 슈도포텐셜 파일(*.psf)이 필요하다.
튜토리얼 폴더에 필요한 *.psf, BASIS.fdf, KPT.fdf, slm_siesta_run이 정리되어 있다면 우선 그것을 사용하면 된다.

직접 준비해야 한다면 https://www.pseudo-dojo.org/ 같은 사이트를 참고할 수 있다.
이때는 사용하려는 교환-상관 함수(LDA, GGA 등)에 맞는 pseudopotential을 선택해야 한다.

3.4 계산용 디렉토리 구성

아래와 같은 구조로 폴더를 정리해 두면 계산과 결과 확인이 편하다.

CH4/
 ├─ slm_siesta_run      (또는 run_siesta.py를 참조해 실행)
 └─ input/
     ├─ RUN.fdf
     ├─ STRUCT.fdf
     ├─ BASIS.fdf
     ├─ KPT.fdf
     ├─ C.psf
     └─ H.psf

\(H_2O\), \(NH_3\)도 같은 구조를 사용하고, 필요한 원소의 psf만 바꾸면 된다.

3.5 실행 방법 (환경에 따라 선택)

먼저 계산 디렉토리에서 input/이 보이는지 확인한다.

$ pwd
$ ls

그 다음 환경에 맞는 방식으로 계산을 시작한다.

$ qsub slm_siesta_run

$ python ../bin/run_siesta.py

둘 중 무엇을 써야 하는지는 문서 맨 앞의 1. 주의사항 기준으로 결정하면 된다.

3.6 구조 확인

계산 전후 구조를 확인하는 방법은 여러 가지가 있다.
처음에는 "어떤 파일을 어떤 프로그램으로 여는지"만 익혀도 충분하다.

3.6.1 VESTA에서 확인 (Edison에서 권장)

https://jp-minerals.org/vesta/en/download.html에서 로컬 환경에 맞는 VESTA를 설치한다.
Edison에서는 Jupyter 환경에서 x11 forwarding이 불편할 수 있으므로, 구조 파일을 로컬로 가져와 VESTA로 확인하는 편이 더 쉽다.

VESTA는 *.xyz, *.cif, POSCAR 형식의 파일을 열 수 있다.
만약 파일 이름이 CH4.poscar처럼 되어 있다면 POSCAR로 이름을 바꿔 열어도 된다.

$ mv CH4.poscar POSCAR

3.6.2 ASE, XCrySDen 활용

터미널 환경에서 빠르게 구조만 보고 싶다면 ASE나 XCrySDen도 유용하다.

$ ase gui POSCAR

$ fdf2xcrysden.py STRUCT.fdf

보통은 ASE가 더 간단하고, XCrySDen은 결합 길이와 각도 측정이 필요할 때 유용하다.

4. 분자 계산 실습 (목표별 과제)

4.1 CH4: basis 크기에 따른 에너지/구조 변화(수렴성) 확인

4.1.1 CH4 분자 구조 확인

이번 실습에서는 일부러 약간 어긋난 구조를 넣고, 구조 최적화를 통해 올바른 형태로 돌아가는지 확인해 본다.

\(CH_4\)는 네 개의 C-H 결합 길이가 모두 같아야 하는 대표적인 분자다.
따라서 H 원자 하나의 위치를 조금 바꾼 입력 구조를 넣으면, 최적화가 제대로 되었는지 비교하기 쉽다.

NumberOfAtoms    5
NumberOfSpecies  2

%block ChemicalSpeciesLabel
 1 6 C
 2 1 H
%endblock ChemicalSpeciesLabel

LatticeConstant 10.000000000 Ang

%block LatticeVectors
    1.000000000     0.000000000     0.000000000
    0.000000000     1.000000000     0.000000000
    0.000000000     0.000000000     1.000000000
%endblock LatticeVectors

AtomicCoordinatesFormat ScaledCartesian

%block AtomicCoordinatesAndAtomicSpecies
 0.4991728  0.4991728  0.4992459  1  1
 0.6028726  0.4747901  0.4680767  2  2
 0.4747901  0.6028726  0.4680767  2  3
 0.4908115  0.4908115  0.6096102  2  4
 0.4285072  0.4285072  0.4511578  2  5
%endblock AtomicCoordinatesAndAtomicSpecies

이제 이 구조가 실제로 약간 비틀린 상태인지 먼저 눈으로 확인해 보자.

XCrySDen으로 확인

$ cd input
$ fdf2xcrysden.py STRUCT.fdf

ASE로 확인 (더 간단해서 권장)

$ cd input
$ fdf2poscar.py STRUCT.fdf
$ ase gui STRUCT.poscar

만약 fdf2xcrysden.py 실행 시 LatticeVectors 관련 에러가 난다면, STRUCT.fdf 안에 셀 정보가 빠졌을 가능성이 있다.
이럴 때는 먼저 xyz로 바꿔 확인하는 것이 가장 간단하다.

if cell.shape == (3,3):
^^^^^^^^^^
AttributeError: 'list' object has no attribute 'shape'

$ cd input
$ fdf2xyz.py STRUCT.fdf
$ ls
$ xyz2xcrysden.py STRUCT.xyz

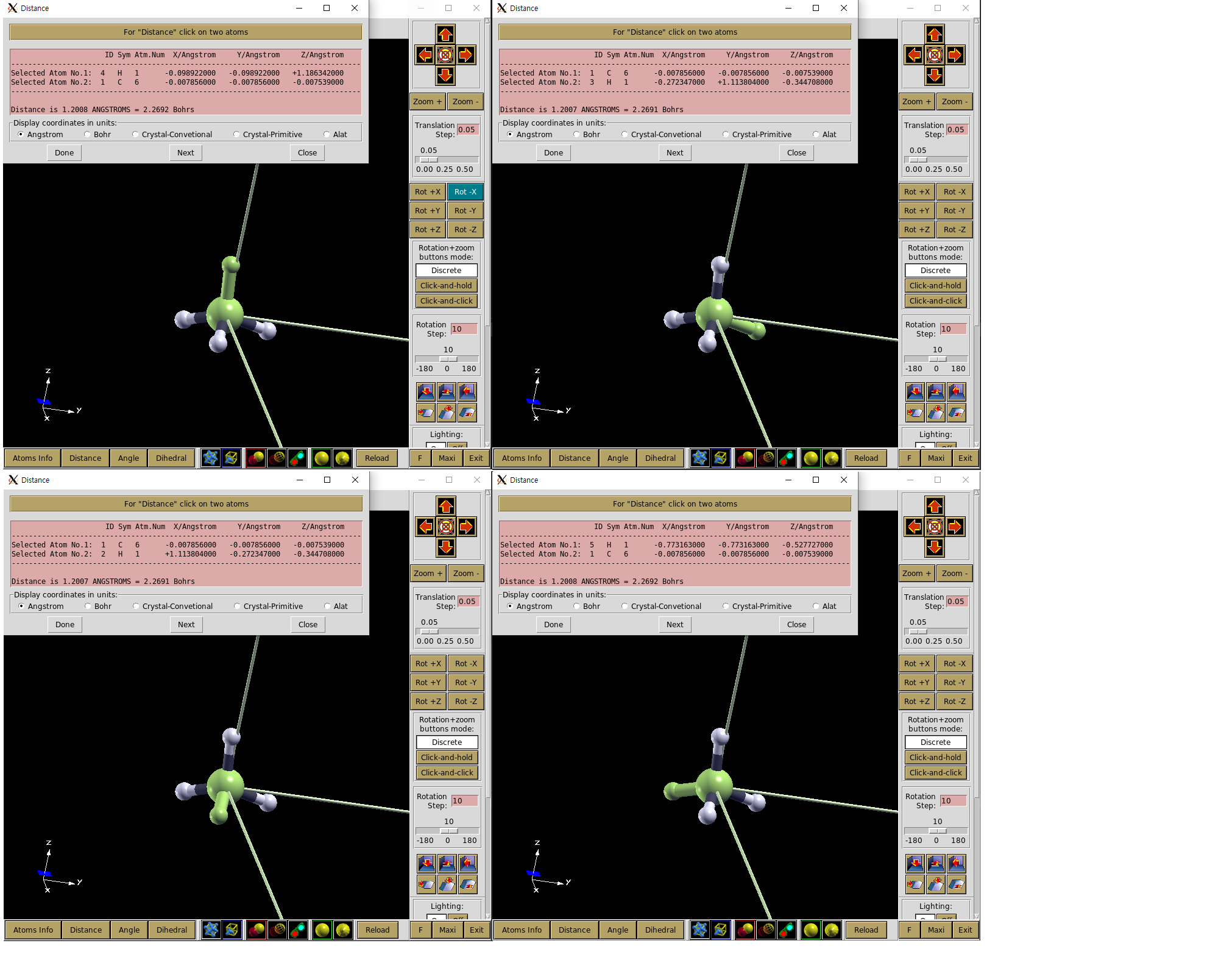

ASE를 통해 분자 구조를 볼 때는 ctrl 을 누르고 두 원자를 클릭하면 결합 길이, 세 원자를 클릭하면 결합 각도가 하단에 뜨는 것을 확인할 수 있다.

XCrySDen에서 분자 구조만 보려면 실행 후 메뉴에서
Display -> Unit of Repetition -> Translational asymmetric unit을 선택한다.

결합 길이 확인: Distance 도구를 선택한 뒤 두 원자를 클릭하고 Done
결합 각도 확인: Angle 도구를 선택한 뒤 세 원자를 클릭하고 Done

입력 구조를 보면 \(CH_4\) 분자의 한 결합 길이가 다른 결합과 약간 다르게 설정되어 있음을 확인할 수 있다.

4.1.2 구조 최적화 실행 및 결과 확인

이제 수정한 STRUCT.fdf를 input/ 폴더에 두고 계산을 실행한다.
구조 최적화를 위해서는 RUN.fdf와 BASIS.fdf도 함께 조정한다.

RUN.fdf: MD.NumberCGsteps를 300 정도로 늘려 충분히 최적화가 진행되게 한다.
BASIS.fdf: PAO.BasisSize를 SZ로 바꿔 먼저 가볍게 구조를 확인한다.

예를 들어 아래 항목이 있는지 확인해 두면 편하다.

$ cd input
$ gedit RUN.fdf # or vi RUN.fdf

계산은 input/ 폴더가 있는 계산 디렉토리에서 실행한다.

$ pestat
$ qsub slm_siesta_run
$ myq

Edison 환경이라면 같은 자리에서 아래처럼 실행한다.

$ python ../bin/run_siesta.py

계산이 끝나면 실행 스크립트가 만든 output/ 또는 OUT/ 폴더 안에 결과 파일이 생긴다.
폴더 이름이 헷갈리면 먼저 ls로 확인한다.

$ ls
$ ls output

예제 기준으로는 최적화된 결과 구조가 Test.xyz 형태로 저장된다.

Test.xyz에는 셀 정보가 없어서 XCrySDen에서 바로 열리지 않을 수 있다.
이 경우 기존 STRUCT.xyz의 셀 정보를 Test.xyz 상단에 복사한 뒤 열면 된다.
간단히 구조만 확인할 목적이라면 ASE로 여는 쪽이 더 편하다.

$ cd output
$ ase gui Test.xyz

$ cd output
$ xyz2xcrysden.py Test.xyz

입력 구조에서는 결합 길이가 약 0.001 Ang 정도 차이 났지만, 최적화 후에는 차이가 더 작아진다.
즉, 구조 최적화를 통해 \(CH_4\)에 더 적절한 대칭 구조로 수렴했음을 확인할 수 있다.

4.1.3 CH4 분자 basis 확인

구조 최적화가 끝났다면, 이번에는 사용한 basis가 충분한지 확인한다.
이 단계에서는 구조를 크게 바꾸는 것보다, basis 선택에 따라 결과가 얼마나 달라지는지 비교하는 것이 핵심이다.

보통은 최적화된 구조를 기준으로 PAO.BasisSize만 바꿔 가며 계산한다.

$ cd input
$ gedit BASIS.fdf # or vi BASIS.fdf

아래 그림의 PAO.BasisSize 항목을 SZ, DZ, TZ, DZP, DZDP 등으로 바꿔 테스트한다.

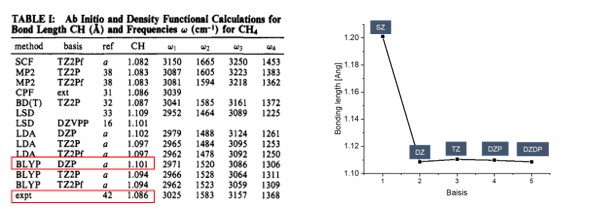

계산이 끝나면 각 basis에서 얻은 결합 길이와 결합각을 비교하고, 문헌값과도 함께 비교해 본다.

Reference: Handy, Nicholas C., Christopher W. Murray, and Roger D. Amos,
"Study of methane, acetylene, ethene, and benzene using Kohn-Sham theory."
The Journal of Physical Chemistry 97.17 (1993): 4392-4396.

	SZ	DZ	TZ	DZP	DZDP
`Bonding length [Ang]`	1.20100	1.10876	1.11050	1.10977	1.10861
`Bonding angle [degree]`	109.4398	109.1358	109.1567	109.4914	109.3702

이 표를 보면 SZ는 다소 거칠고, DZ 이상부터 값이 많이 안정되는 경향을 볼 수 있다.
실제 계산에서는 정확도와 계산 비용을 함께 고려해 적절한 basis를 선택한다.

4.2 H2O 분자 구조 최적화 및 전자 밀도 확인

4.2.1 H2O 분자 구조 최적화

\(H_2O\)도 기본적인 구조 최적화 절차는 4.1과 같다.
다만 이번에는 구조 최적화뿐 아니라 전자 밀도까지 볼 예정이므로 RUN.fdf에 관련 옵션을 추가한다.

# RUN.fdf
...
WriteHirshfeldPop T
SaveDeltaRho      T
...

WriteHirshfeldPop: 원자별 전하 분포를 해석할 때 참고할 수 있는 출력을 남긴다.
SaveDeltaRho: 전하 밀도 관련 후처리에 필요한 데이터를 저장한다.

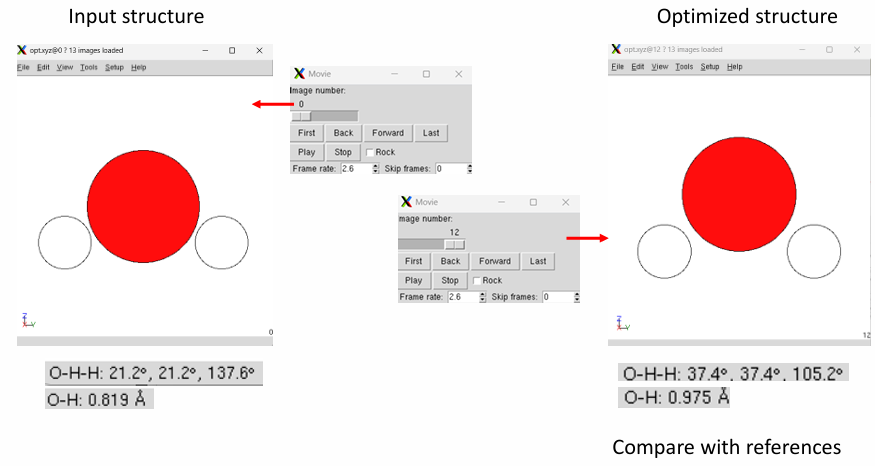

계산이 끝난 뒤에는 구조가 어떻게 변했는지도 함께 확인해 보자.

$ cd output
$ ls
$ cp H2O.ANI opt.xyz
$ ase gui opt.xyz

여기서는 H2O.ANI를 복사해 opt.xyz라는 이름으로 열었다.
이 파일을 보면 최적화 과정에서 원자가 step마다 어떻게 움직였는지 확인할 수 있다.

4.2.2 H2O 전자 밀도 확인

전자 밀도를 시각화하려면 계산이 끝난 뒤 후처리 과정이 한 번 더 필요하다.

$ cd output
$ cp ../../../bin/input_rho2xsf.txt .
$ gedit input_rho2xsf.txt # or vi input_rho2xsf.txt
$ rho2xsf < input_rho2xsf.txt

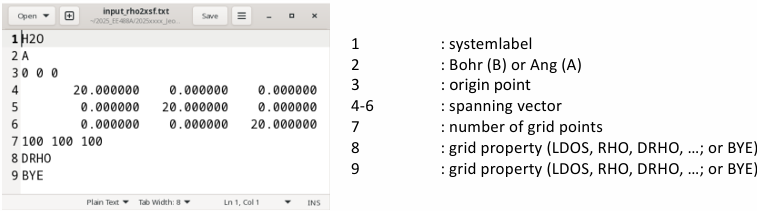

input_rho2xsf.txt 안에는 현재 계산 파일 이름과 맞아야 하는 항목이 있을 수 있으므로, 실행 전에 한 번 열어서 확인하는 편이 안전하다.

rho2xsf 실행이 끝나면 H2O.XSF와 같은 시각화용 파일이 생성된다.
이 파일을 로컬로 옮겨 VESTA에서 열면 \(H_2O\)의 전자 밀도를 볼 수 있다.

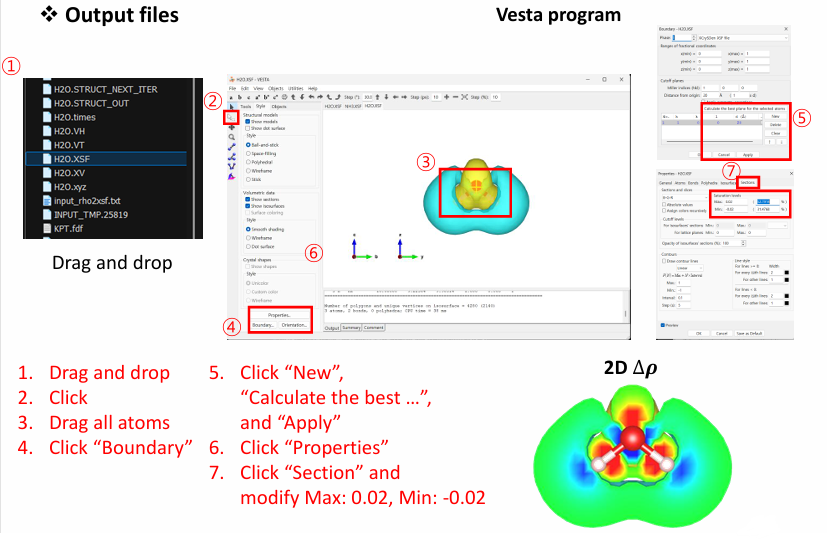

VESTA에서 단면을 확인하는 한 가지 방법은 다음과 같다.

좌측 상단의 선택 도구로 \(H_2O\) 원자들을 드래그한 뒤, 하단의 Boundary를 누른다.
New를 누르고 Calculate the best plane...를 선택한 뒤 Apply를 누른다.
하단의 Properties에서 Section 항목으로 들어가 isosurface level을 Max: 0.02, Min: -0.02로 설정한다.

4.3 NH3 개별 실습 과제

이제 앞에서 했던 과정을 \(NH_3\)에 직접 적용해 본다.
처음부터 완전히 새로운 작업을 하는 것이 아니라, CH4와 H2O에서 했던 절차를 스스로 다시 조합하는 연습이라고 생각하면 된다.

권장 순서는 다음과 같다.

주어진 STRUCT.fdf에서 한 원자의 위치를 약간 바꿔 "조금 틀어진 초기 구조"를 만든다.
구조 최적화를 실행해 안정한 구조로 수렴하는지 확인한다.
PAO.BasisSize를 바꿔 basis 수렴성을 간단히 비교해 본다.
필요하면 전자 밀도 시각화까지 수행한다.

전자 밀도까지 확인한다면 Properties -> Isosurfaces -> Isosurface level 값을 0.007 정도로 맞춰 보자.
결과가 너무 진하거나 너무 약하게 보이면 이 값은 조금씩 조절해도 된다.
